BALL VALVE – PN 16/40

Fullt gjennomløp. ISO 5211 top flens Flenseboring: PN 16

Options:

Material Støpestål A216 og Seigjern

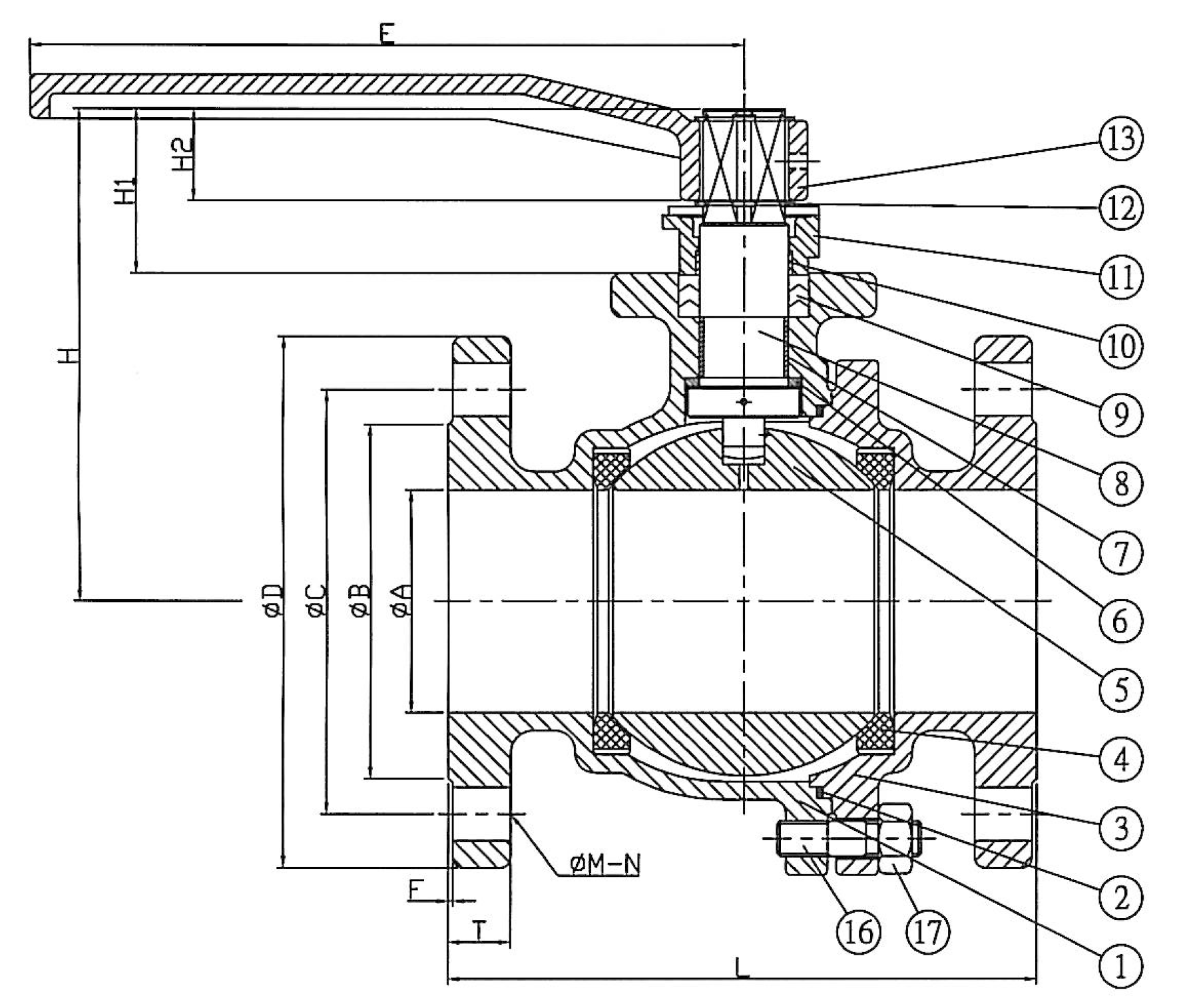

NR/NO PART MATERIALS
1 Hus Stainless Steel SS 1.4408
2 Housing seal PTFE
3 End piece Stainless Steel SS 1.4408
4 Sete RTFE
5 Kule AISI 316
6 Skive PTFE
7 Guidance PTFE
8 spindle AISI 316
9 Spindle seal PTFE
10 Pakboks foring PTFE
11 Pakboks AISI 304
12 Locking ring AISI 304
13 Spak Steel

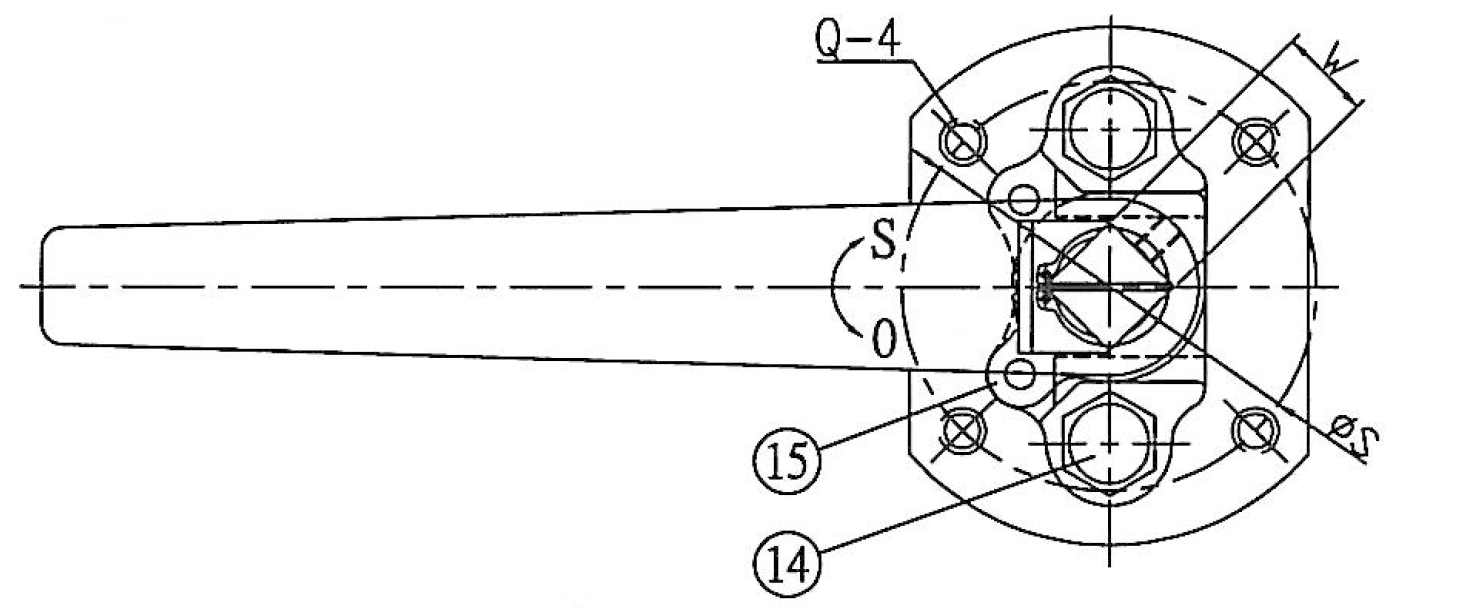

14 Bolt AISI 304
15 Stop plate AISI 304
16 Bolt SS A193 Gr. B8
17 Mother SS A194 Gr. 8



DN ITEM NO. MANUAL ØA mm Lmm Ø mm h mm H1mm W mm And mm Ø mm PRESS CLASS
15 080133 15 115,0 95,0 65,7 22,7 11,0 131,0 42,0 To My Little Brothers in Heaven - PN 16
20 080134 20 120,0 105,0 68,2 22,5 11,0 131,0 42,0 To My Little Brothers in Heaven - PN 16
25 080135 25 125,0 115,0 80,6 29,3 14,0 165,0 50,0 To My Little Brothers in Heaven - PN 16
32 080136 32 130,0 140,0 86,5 29,3 14,0 165,0 50,0 To My Little Brothers in Heaven - PN 16
40 080137 40 140,0 150,0 108,9 38,4 17,0 200,0 70,0 To My Little Brothers in Heaven - PN 16
50 080138 50 150,0 165,0 116,5 38,4 17,0 200,0 70,0 To My Little Brothers in Heaven - PN 16
65 080139 65 170,0 185,0 139,0 38,4 17,0 200,0 70,0 To My Little Brothers in Heaven - PN 16
80 080140 80 180,0 200,0 169,4 58,3 22,0 330,0 102,0 To My Little Brothers in Heaven - PN 16
100 080141 100 190,0 220,0 193,3 60,3 22,0 330,0 102,0 To My Little Brothers in Heaven - PN 16
125 080142 125 325,0 250,0 237,0 75,0 27,0 753,0 125,0 To My Little Brothers in Heaven - PN 16
150 080143 150 350,0 285,0 256,0 75,00 27,00 753,00 125,0 To My Little Brothers in Heaven - PN 16
Disclaimer regarding printing errors and product changes
