LYCRO BILGE MANIFOLD

Several models for various duties including X – over and bilge – water
Compact design
Manual or remote operation
Remote control can be supplied for upgrading and retrofit
Counter flanges and gasket are optional

PART NAME MATERIAL
Body Grey cast iron GGG200
Bonnet Cast Bronze G.CuSn5ZnP
Seat Bronze CuSn5ZnP
Disc Cast Bronze G.CuSn5ZnP
Stem Stainless Steel X4CrNiMo165 (Remote operated)
Bronze CuSn5ZnP (Manually operated)

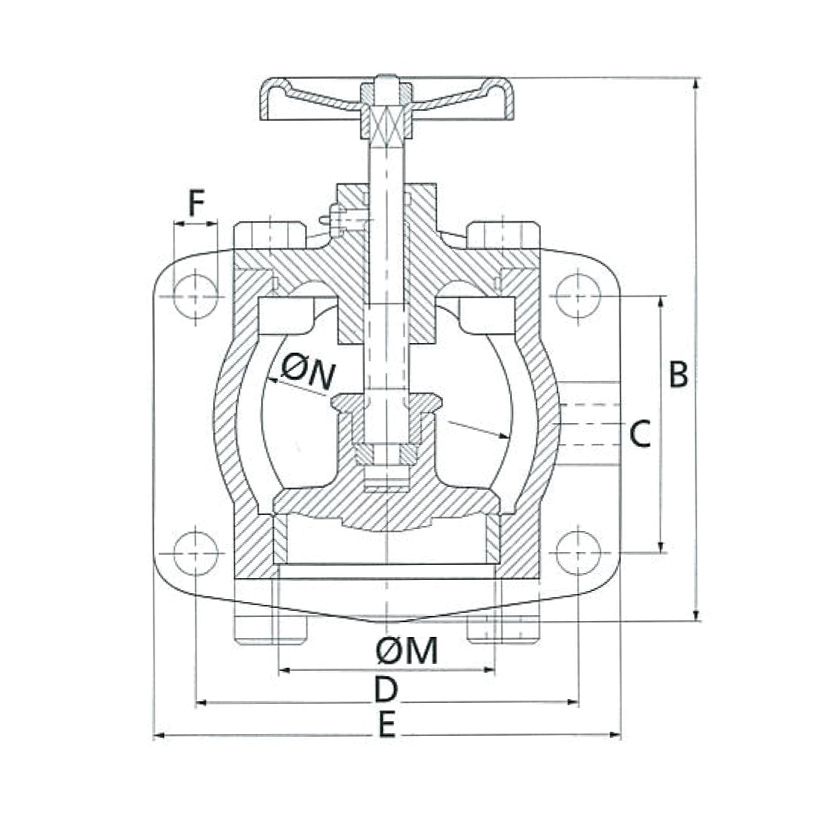

MEASUREMENTS

BOX Ø50 BOX Ø80 BOX Ø100 BOX Ø125 BOX Ø150
B = Ca. 220 B = Ca. 230 B = Ca. 263 B = Ca. 313 B = Ca. 373
C = 80 C = 100 C = 120 C = 150 C = 180
D = 120 D = 150 D = 170 D = 220 D = 250
E = 150 E = 180 E = 200 E = 260 E = 290
F = 17 F = 17 F = 17 F = 22 F = 22
G =M12 G =M16 G =M16 G =M20 G =M20
ØH = 94 ØH = 130 ØH = 154 ØH = 184 ØH = 221
□1 = 90 □1 = 120 □1 = 140 □1 = 170 □1 = 200
K = M12 K = M16 K = M16 K = M20 K = M20
ØM = 61 ØM = 86 ØM = 106 ØM = 132 ØM = 155
ØN = 80 ØN = 100 ØN = 120 ØN = 150 ØN = 180
P50 P60 P70 P90 P110
X70 X85 X98 X117 X132
Y120 Y130 Y150 Y180 Y225
Z70 Z85 Z98 Z117 Z133
S15 S15 S18 S22 S22

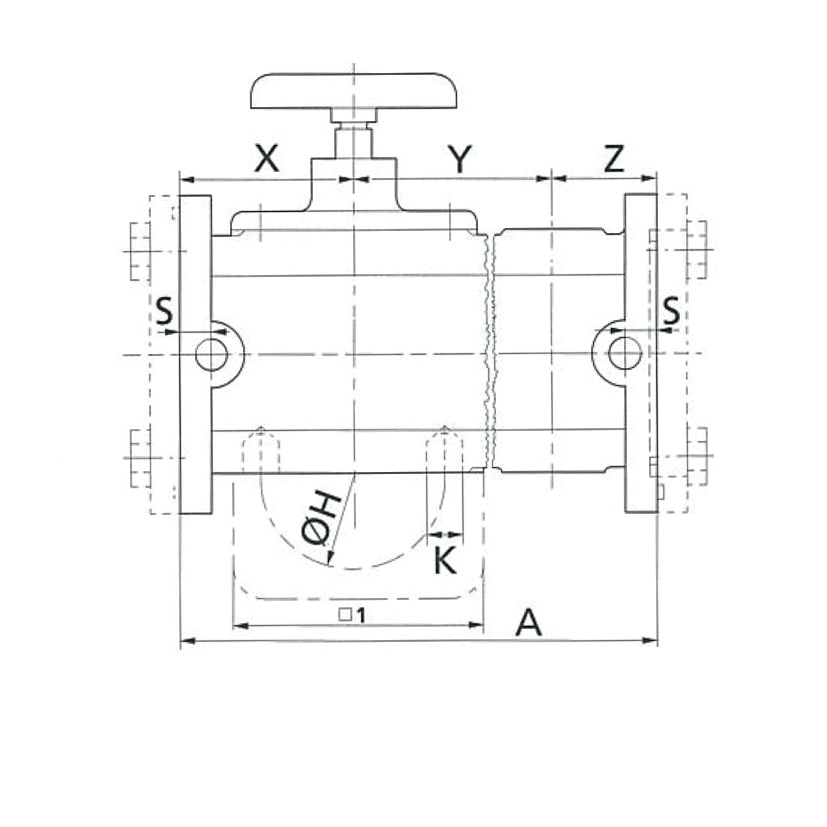

MEASUREMENTS

NO OF BOXES 1 2 3 4
No. of cell = T 2 3 4 5 6 7 8 9 10 11 12
Type (Construction) 0002 0003 0022 0023 0033 0223 0233 0333 2233 2333 3333
Length A Ø50 box 260 380 521 641 761 902 1022 1142 1283 1404 1523
Length A Ø80 box 300 430 601 731 861 1032 1162 1292 1463 1593 1723
Length A Ø100 box 346 496 693 843 993 1190 1340 1490 1687 1837 1987
Length A Ø125 box 414 594 828 1008 1188 1422 1602 1782 2016 2196 2736
Length A Ø150 box 490 715 980 1205 1430 1695 1920 2145 2410 2635 2860
Information and technical data are given as guidance only
Contact us for a quote
