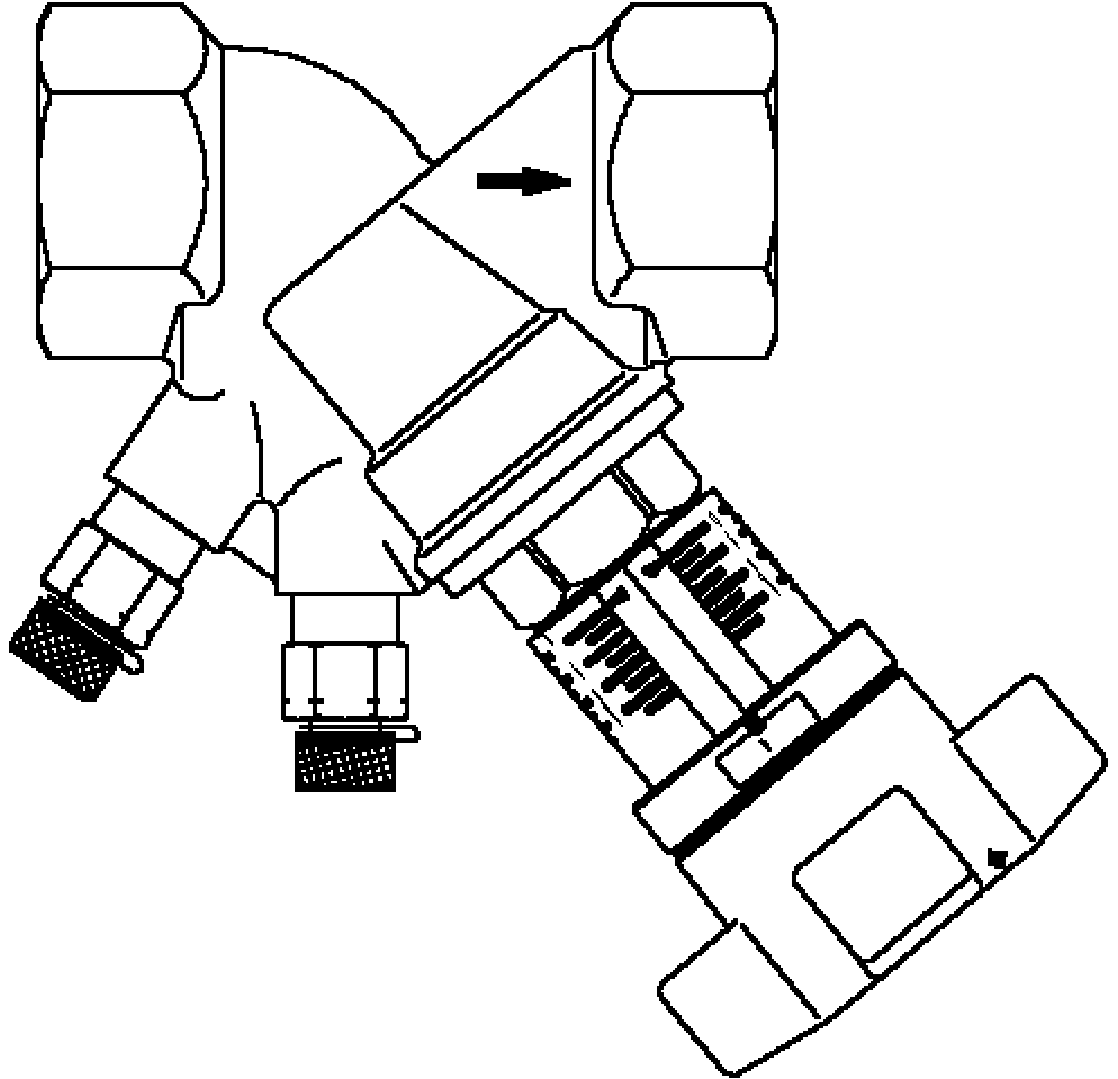

OVENTROP HYDROCONTROL V INNREGULERINGSVENTIL

Typisk bruksområde: For balansering av ulike varme-, kjøle- og varmtvanns-systemer. DNV serifikat for DN20-DN400.

Temperaturområde:

-20 / +150°C

Max driftstrykk:

25 bar / PN25

DETALJ MATERIALE
Tilkuping Inv. Gjenger
Ventilhus Bronse, Rg 5
Spindel Avsinkningsfri messing
Kjegle Avsinkningsfri messing
Ventil Siliconfri som standard utførelse
Pakning EPDM
Forsegling Dobbel O-ring tetting for spindel

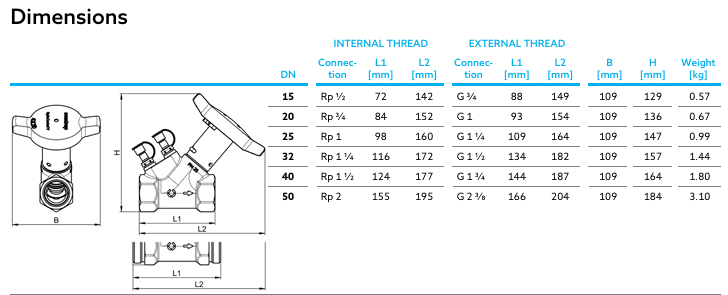

INTERNAL THREAD EXTERNAL THREAD
DN Connection ART. NR. L1 mm L2  mm Connection “ L1 mm L2 mm B mm H mm Weight kg
10 Rp 3/8″
15 Rp 1/2″ 1393054 72 142 G 3/4″ 88 149 109 129 0,57
20 Rp 3/4″ 1393055 84 152 G 1″ 93 154 109 136 0,67
25 Rp 1″ 1393056 98 160 G 1 1/4″ 109 164 109 147 0,99
32 Rp 1 1/4″ 1393057 116 172 G 1 1/2″ 134 182 109 157 1,44
40 Rp 1 1/2″ 1393058 124 177 G 2″ 144 187 109 164 1,80
50 Rp 2″ 1393059 155 195 G 2 3/8″ 166 204 109 184 3,10



Forbehold om trykkfeil og endring av produktet
