Robust ventil, wafer type
Ensidig tettende utførelse
Dobbeltsidig tettende. Lug utførelse
Tilgjengelig i flere materialer bl.a. SS
Manuell eller med ulike aktuatorer
Ikke stigende spindel

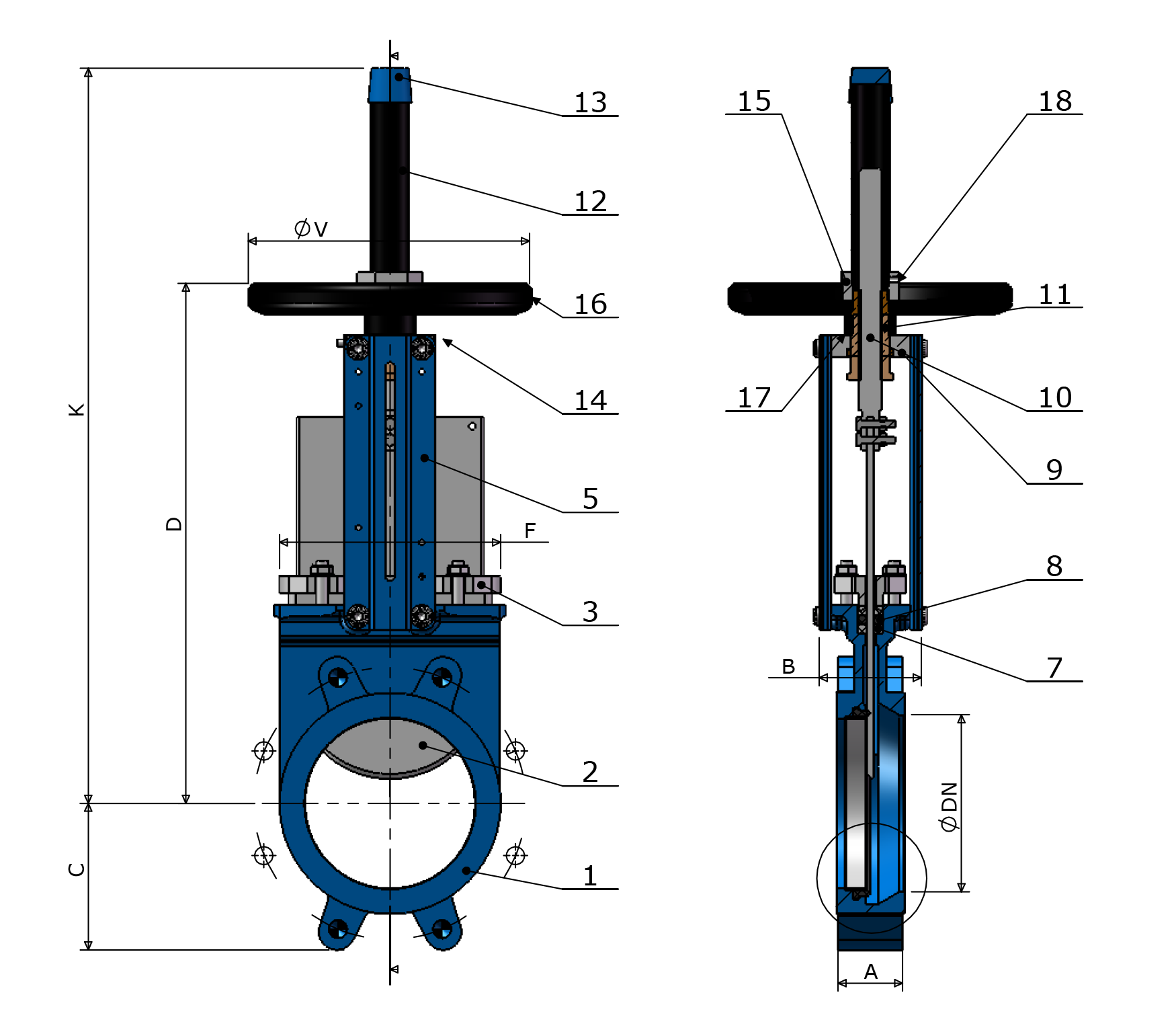

| PART NO. | PART | MATERIALE |
|---|---|---|
| 1 | Hus | Støpejern GG 25 |
| 2 | Spjeld | Stainless Steel SS 304 |
| 3 | Pakkboks | Aluminium |
| 4 | Tetning | NBR |
| 7 | Pakning | PTFE |
| 14 | Spindle | Stainless Steel SS 303 |
| 15 | Mutter | Bronze |
| DN | ART.NR. | A mm | B mm | C mm | D mm | F mm | K mm | V mm | H mm | MAKS ARB. TRYKK |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 40 | 92 | 63 | 289 | 124 | 410 | 190 | 410 | 10 bar | |
| 65 | 40 | 92 | 70 | 316 | 139 | 440 | 190 | 440 | 10 bar | |
| 80 | 50 | 92 | 92 | 342 | 154 | 460 | 190 | 460 | 10 bar | |
| 100 | 50 | 92 | 105 | 382 | 174 | 500 | 190 | 500 | 10 bar | |
| 125 | 50 | 102 | 120 | 415 | 192 | 585 | 225 | 585 | 10 bar | |
| 150 | 60 | 102 | 130 | 458 | 217 | 637 | 225 | 637 | 10 bar | |
| 200 | 60 | 120 | 160 | 575 | 270 | 815 | 325 | 815 | 10 bar | |
| 250 | 70 | 120 | 198 | 676 | 326 | 1016 | 325 | 1016 | 8 bar | |
| 300 | 70 | 120 | 234 | 776 | 380 | 1116 | 450 | 1116 | 6 bar | |
| 350 | 96 | 290 | 256 | 906 | 438 | 1336 | 450 | 1336 | 4 bar | |
| 400 | 100 | 290 | 292 | 1012 | 493 | 1442 | 450 | 1442 | 4 bar | |
| 450 | 106 | 290 | 308 | 1098 | 546 | 1628 | 450 | 1628 | 3 bar | |
| 500 | 110 | 290 | 340 | 1210 | 620 | 1740 | 450 | 1740 | 3 bar | |
| 600 | 110 | 290 | 400 | 1416 | 714 | 2046 | 450 | 2046 | 3 bar |
