Fjærbelastet tilbakeslagsventil. Gummiert hus isolert fra mediet Wafer type for innspenning
Ventilen kan monteres i alle retninger, men avstand til bend, pumper e.l. skal være minimum 8 ganger rørdiameter.
| PART | MATERIALE |
|---|---|
| Hus | Gummibelagt seigjern |
| Spjeld | Alu/Brz C958 (AISI 316 for type 1232) |
| Spindel | AISI 316 |
| Sete | NBR (1211) – EPDM (1221) – VITON (1232) |
| Fjærer | Nitronic / AISI 316 |
| Lagerskiver | PTFE |

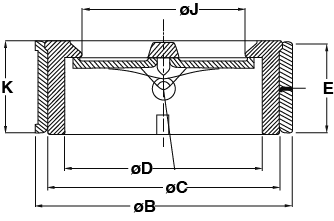

| DN | ART NO. 1211/NBR | ART NO. 1221/EPDM | ART NO. 1232/VITON | ØA mm | ØB mm | ØC mm | ØD mm | E mm | K mm | TRYKK KLASSE |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 5560262 | 5560282 | 040008 | 159 | 101 | 84,8 | 66,7 | 50 | 54 | PN 16 |
| 65 | 5560263 | 5560283 | 040009 | 179 | 120 | 99 | 79,4 | 50 | 54 | PN 16 |
| 80 | 5560264 | 5560284 | 040010 | 200 | 133 | 116,4 | 92,1 | 50 | 54 | PN 16 |
| 100 | 5560265 | 5560285 | 040011 | 220 | 171 | 143,4 | 117,5 | 60 | 63,5 | PN 16 |
| 125 | 5560266 | 5560286 | 040012 | 250 | 198 | 172 | 144,4 | 63,8 | 66,7 | PN 16 |
| 150 | 5560267 | 5560287 | 040013 | 285 | 222 | 200,6 | 171,5 | 75,5 | 79,4 | PN 16 |
| 200 | 5560268 | 5560288 | 040014 | 340 | 280 | 254,5 | 222,3 | 97,2 | 99,7 | PN 10 |
| 250 | 5560269 | 5560189 | 406 | 336 | 309 | 276,2 | 98,4 | 101,6 | PN 10 | |
| 300 | 5560271 | 5560291 | 482 | 406 | 366,2 | 327 | 127 | 130,6 | PN 10 | |
| 350 | 5560272 | 5560292 | 533 | 450 | 394,2 | 358,8 | 177 | 181 | PN 10 | |
| 400 | 5560273 | 5560293 | 596 | 500 | 448,5 | 409,6 | 158 | 162 | PN 10 | |
| 450 | 5560274 | 5560294 | 635 | 545 | 505,8 | 460,4 | 181 | 184,2 | PN 10 | |
| 500 | 5560275 | 5560295 | 710 | 600 | 553,4 | 511,2 | 212 | 216 | PN 10 |
